Brancher son système Gecko in.ye-5 en triphasé (380 V)

Cavaliers à déplacer sur la carte, raccordement du bornier et configuration du clavier : la procédure complète pour alimenter votre spa en triphasé 380 V, à destination de votre électricien.

Équipe technique Quality Spa · Mis à jour le 2026-08-28 · 2 min de lecture

Les systèmes Gecko in.ye-5 sont livrés câblés pour une alimentation monophasée. Pour alimenter le spa en triphasé 380/400 V (3 × 16 A), deux cavaliers doivent être déplacés sur la carte électronique, puis la configuration électrique doit être ajustée sur le clavier. Voici la procédure complète.

1. Raccorder le bornier

Le schéma de câblage figure à l’intérieur du couvercle du boîtier : c’est lui qui fait foi pour votre modèle.

  1. Insérez chaque fil (L1, L2, L3, N et la terre) dans la prise appropriée du bornier, conformément au code de couleurs indiqué sur l’autocollant.

  2. Serrez les vis du bornier avec un tournevis plat, puis vérifiez que chaque fil est correctement maintenu.

  3. Connectez le conducteur de mise à la terre à la cosse de terre sur le devant du système de contrôle.

  4. Poussez les fils à l’intérieur du boîtier et replacez le couvercle, sans trop serrer ses vis.

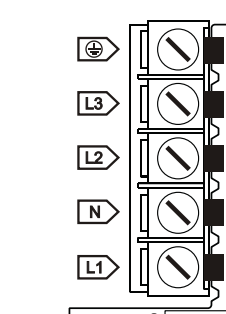

Bornier du système Gecko : terre, L3, L2, N, L1

2. Déplacer les deux cavaliers (fils marron)

Sur le capot du boîtier, repérez le tableau « Input connections / Jumpers (brown wires) » : il indique les pontages à réaliser selon le nombre de phases. Respectez toujours les consignes du capot de votre propre boîtier — selon le modèle ou les mises à jour du fabricant, ces indications peuvent évoluer.

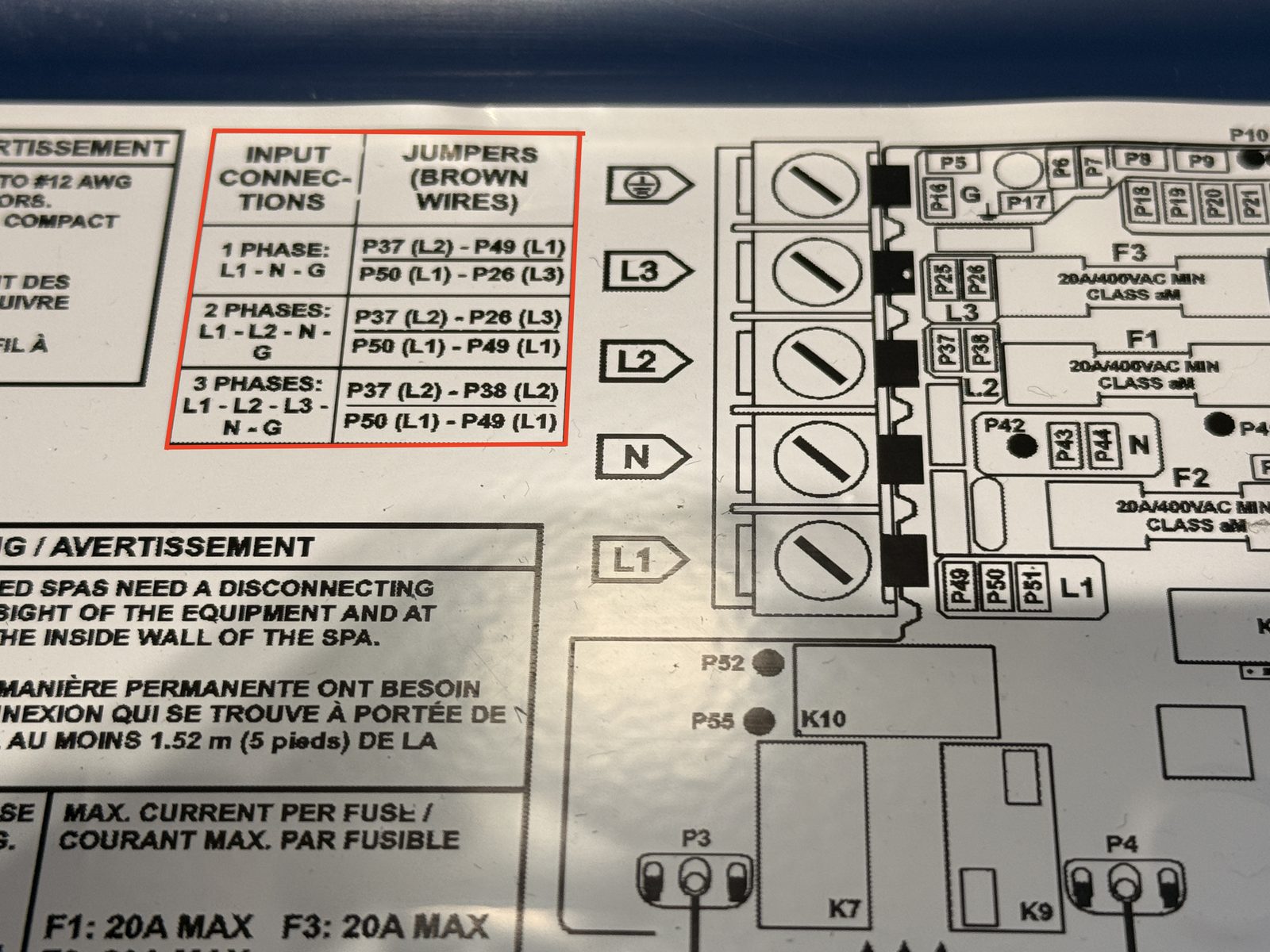

Étiquette du capot : tableau des cavaliers selon le nombre de phases

Pour un branchement en 3 phases (dans notre exemple) :

Les cavaliers sont déjà en place dans la configuration d’origine : détachez-les, puis reconnectez-les sur les cosses indiquées ci-dessus.

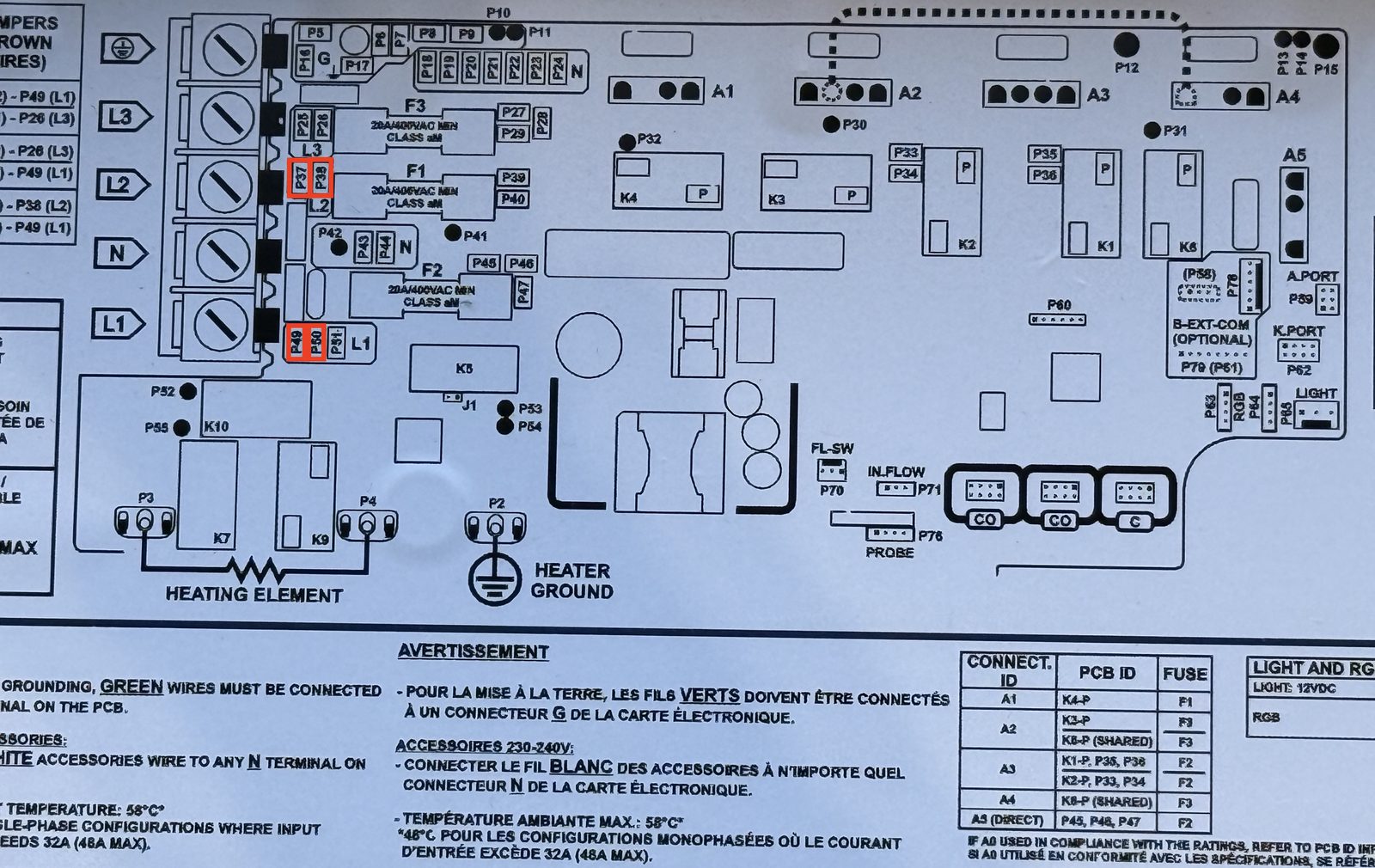

Schéma de la carte : emplacements P37, P38, P49 et P50

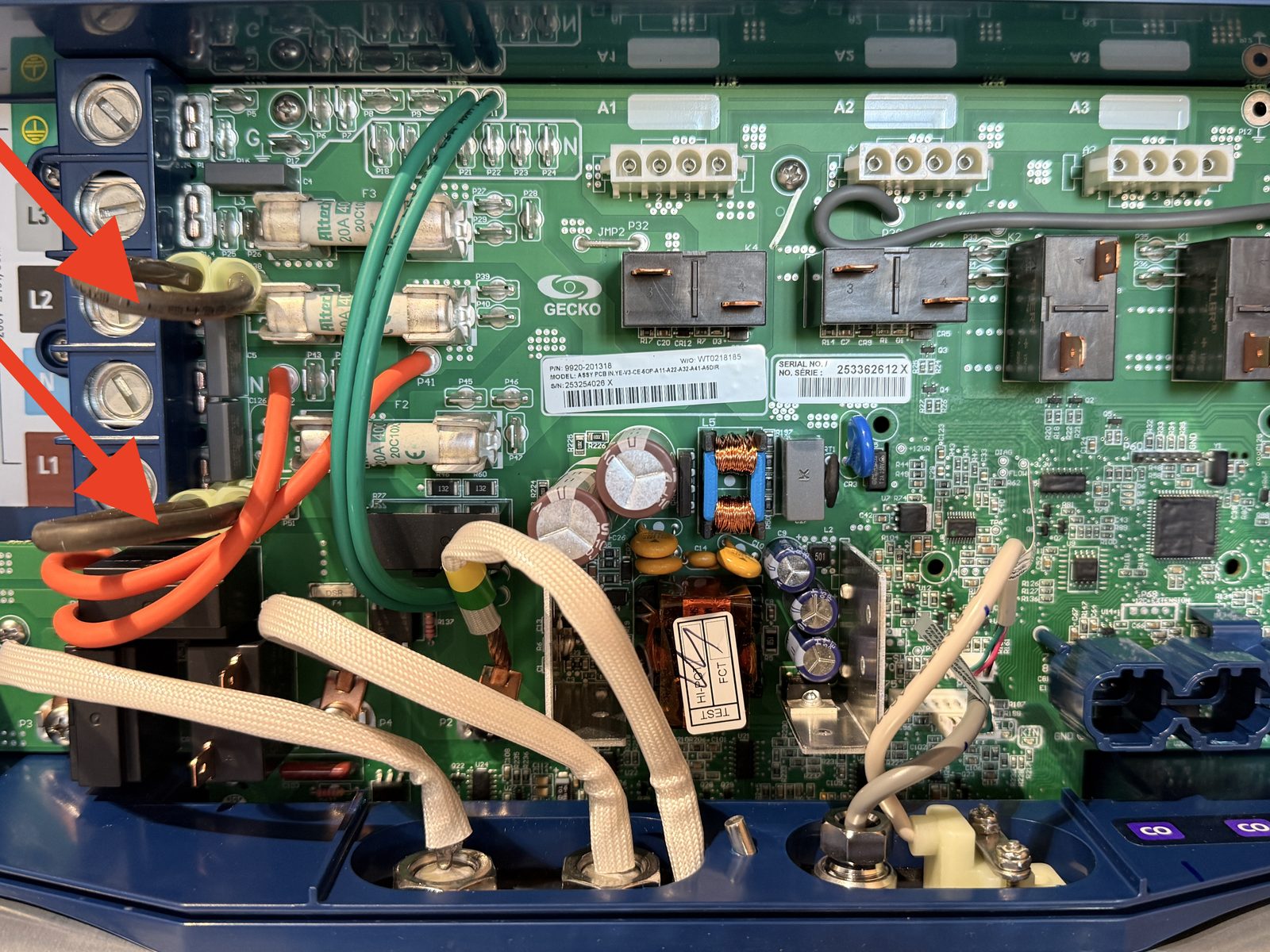

Carte Gecko : position réelle des deux cavaliers marron

3. Configurer le clavier

Refermez le boîtier, puis remettez le spa sous tension. Sur le clavier :

  1. Ouvrez les Réglages (roues crantées, carrousel de gauche), puis Config. électriques.

  2. Réglez Phases sur 3.

  3. Réglez Courant sur 16.

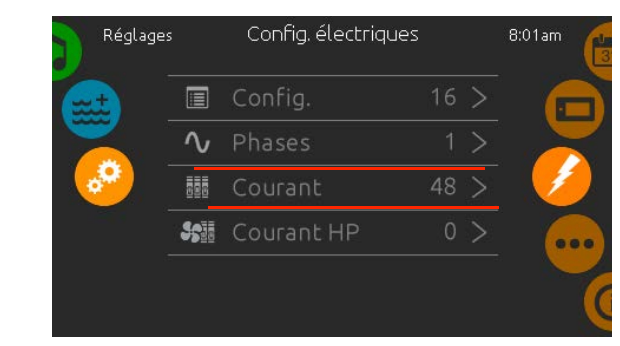

Écran Config. électriques du clavier Gecko

Si le spa ne démarre pas

Mesurez la tension entre la ligne 1 (L1) et le neutre (N), entre la ligne 2 (L2) et le neutre (N), puis entre la ligne 3 (L3) et le neutre (N).

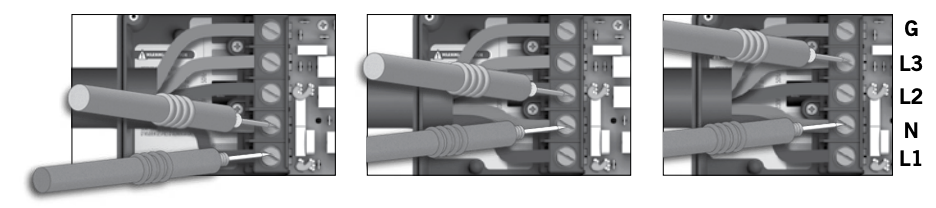

Mesure des tensions L1-N, L2-N et L3-N au bornier

Si les trois tensions sont correctes et que le spa ne démarre toujours pas, ouvrez une demande SAV : notre équipe technique prendra le relais.
